Cygnus ROV Mountable — ROV安装式水下超声波测厚仪
一款为深海作业级ROV设计的超声波测厚仪
Cygnus ROV Mountable是一款可安装于大型作业级遥控潜水器(ROV)的水下超声波测厚仪,可在水深500米及严苛的深海作业环境中测量金属厚度,无需去除保护性涂层。该设备延续Cygnus多重回波技术,确保测量结果的准确性与自验证能力。
核心功能一览
多重回波技术,穿透涂层测量
设备采用Cygnus多重回波技术,使用3次回波进行内部误差校验,提供可重复、可靠的读数,可测量腐蚀及带涂层结构的剩余金属壁厚。此项测量方法已获得多家船级社的认可,可有效减少检测时间和作业成本。测量时配备回波强度指示器,辅助判断测量效果。
Deep-Coat深涂层穿透模式
可选Deep-Coat模式,可穿透厚度最厚20mm的涂层进行测量,无需清除涂层即可获得金属基材真实壁厚。
CygLink水面控制与分析软件
设备配备CygLink Windows®应用程序,可在水面计算机上进行远程查看、控制及数据记录,支持生成PDF格式巡检报告或导出为CSV文件。软件兼容Windows® 7及以上操作系统。
可选的TSR水面复读器
可选配Topside Repeater(TSR)单元,厚度读数可远程显示,并可叠加至ROV摄像头屏幕,供ROV操作员在作业过程中实时观测。
专用探头处理器(可选)
可选配ROV专用探头处理器,用于协助探头在检测过程中的对位与稳定接触。
易于维护的设计
设备配备可拆卸端盖,便于进行内部检修和维护;安装有安全泄压阀和固定吊环,方便ROV搭载作业。采用耐水插拔“MC”型水下连接器,满足水下电气连接的可靠性要求。
水面轻松校准
通过CygLink软件或TSR水面复读器单元,可在水面完成简便的校准操作,减少水下作业时间。
技术规格
| 参数 | 指标 |
|---|---|
| 测量材质声速范围 | 2000 – 7000 m/s |
| 测量范围(钢) | 1 – 250 mm(视所选探头、配置、材质及温度而定) |
| 精度 | ±0.1 mm 或 厚度的0.1%,取较大值(按Cygnus校准规程操作) |
| 分辨率 | 0.1 mm 或 0.05 mm(可选) |
| 探头选项 | 单晶探头 |
| 电源 | 7.0 – 30 V DC @ 150 mA(最大值) |
| 尺寸 | 127 × 90 mm |
| 空气中重量 | 900 g |
| 工作温度 | -10°C 至 +50°C |
| 深度耐压等级 | 500米 |
| 通信接口 | RS-422 单对半双工,或 RS-232 TXD(2400 或 9600 Baud,通过DIP开关选择) |
| 设计标准 | 符合EN 15317 |
| 认证 | CE、UKCA、RoHS |
| 保修 | 主机3年,探头6个月 |
参考信息:
适用场景
-

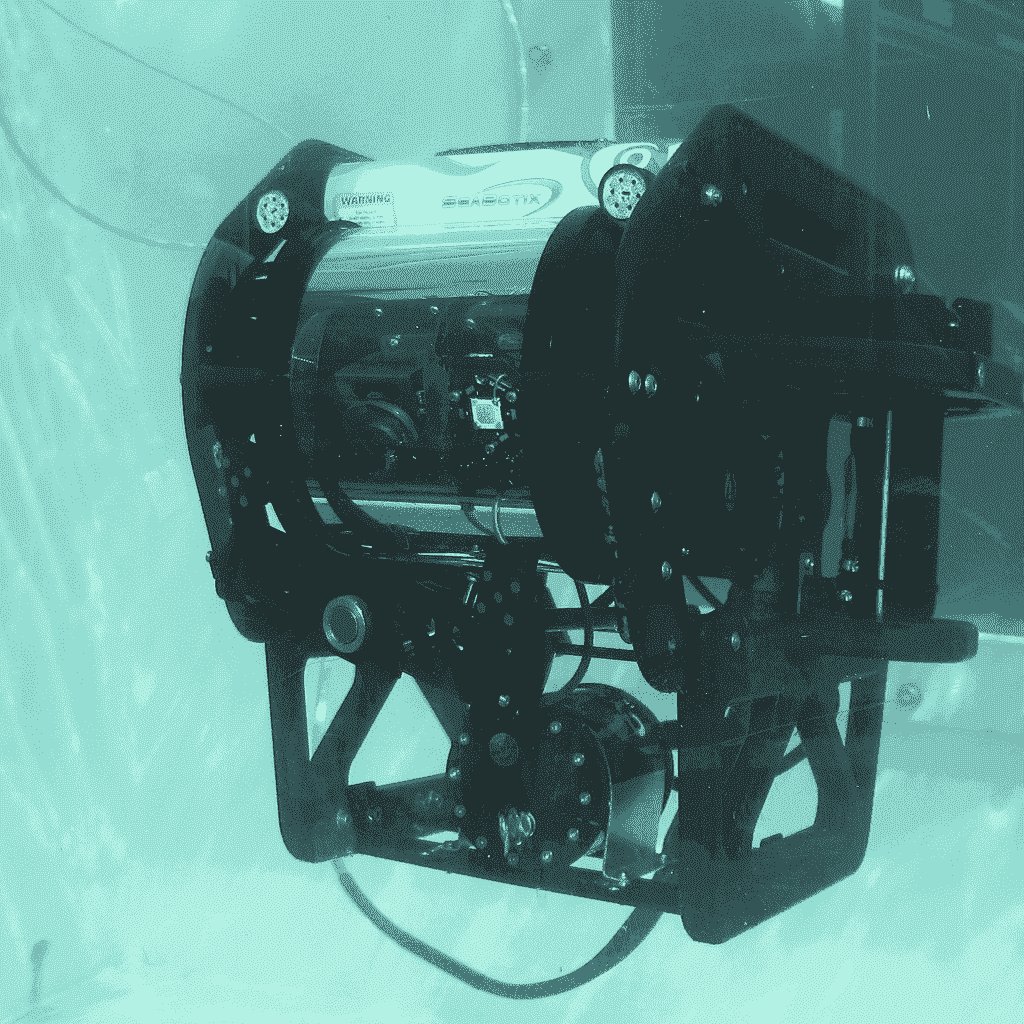

ROV搭载水下测厚作业:适用于大型作业级ROV搭载的超声波厚度测量任务。
-
船级社检验:多重回波模式作为穿透涂层测量的标准方法,已获得多家船级社认可,适用于船体及海上结构物的厚度检测。
-
海洋平台及海底设施:平台结构件、立管、海底管线等关键设施的壁厚监测。
-
水下管线及设备:海底管道、水下生产系统设备的腐蚀检测与完整性评估。
-
UWILD / IWS 水下检验:满足水下检验中对涂层穿透测量的技术要求。
标准配置
-
Cygnus ROV Mountable 主机 × 1
-
ROV电源及数据缆(带飞线) × 1
-
“K3” RS-422/485 转 RS-232 转换器 × 1
-
RS-232 转 USB 转换器 × 1
-
ROV探头缆(带加长探头) × 1
-
膜片耦合剂 × 1
-
测试试块 × 1
-
USB闪存盘(含CygLink安装程序及操作手册PDF) × 1
-
ROV电源及数据测试缆及连接器 × 1
-
备用O型圈、备用膜片、膜片锁定环钥匙 × 1
-
备用1A保险丝、内六角扳手、硅脂 × 若干
整箱重量:5 kg
选配组件(按型号区分):
-
Cygnus ROV Mountable 标准套件 – 2K型号,带2.25MHz 13mm标准探头
-
Cygnus ROV Mountable 标准套件 – 2K型号,不含探头
