Instruments Inc S16 放大器

S16系列开关放大器
**可能不适用于所有国家。
这些放大器适用于大型系统。它们基于半桥FET开关PWB。OUT-16比OUT-11具有更多的散热器和更多的FET，并且额定电压更高。OUT-16电路和相关部件的应力与OUT-11几乎相同。由于部件数量减少、布线减少和功率密度更高，S16放大器比等效的S11更紧凑，每瓦成本更低。价值近3兆瓦的OUT-16 PWB已经交付。
一对木板构成了一座完整的桥。快速整流器和驱动器用于实现最高效率。允许完全调制控制。晶体管完全受到保护，免受负载故障、开关频率过高、冷却故障以及启动或断电瞬态的影响。
各种型号的放大器被指定为S16 xxm，其中xx是输出板的数量，m是特殊应用的可选修改器。这些放大器是完整的，具有合适的电源、输入前置放大器和输出滤波器/变压器系统。
放大器

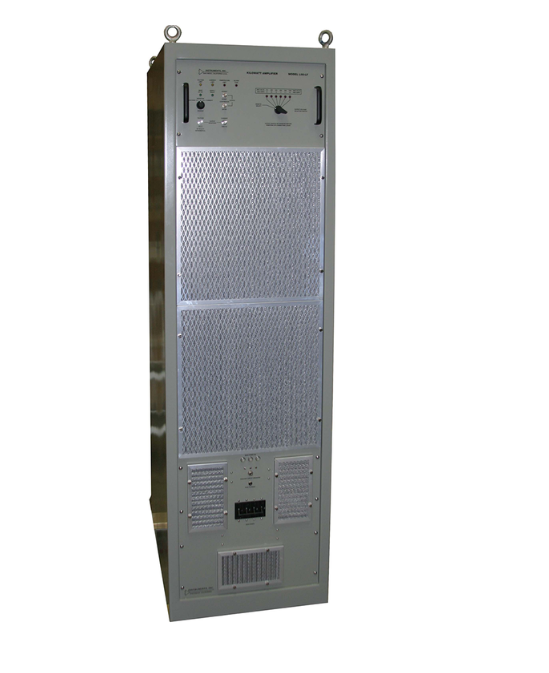

OUT-16可以被配置为空气冷却或传导冷却。我们已经交付了60台S16-20放大器作为风冷装置，以及几台S16-16B放大器作为水冷密封装置，用于露天甲板操作。
接口
接口功能通过模拟前置放大器、模拟输出电压和电流监测器以及数字故障检测和故障位置信息来实现。如果需要，还包括一个求和变压器，用于异常负载匹配和/或高压输出。
电源
在我们的开关放大器中，无功电流被返回到电源。因此，当驱动功率因数为0的负载时，无论是电容性还是电感性，从主交流电源获取的功率仅为输出VA的15%。输送到负载的任何实际功率都会增加主交流功率。在全功率下，电阻负载的整体效率约为75%。
电源可以调节或不调节。当使用稳压电源时，直流电压将处于输出PWB的额定电压，从而产生可能的最大输出VA。我们的稳压电源的功率因数为70%。
我们的非稳压电源具有较低的传导谐波电流和满载时94-98%的功率因数的优点。不稳压电源的缺点是，输出PWB的最大额定电压是在高压线和无负载时建立的。在低线路和满载时，直流电压较小，因此放大器的可用输出VA较小。
